Goodman全空气中央空调设备安装位置选择

一、确定室内机

1、原则（一避三尽）:

(1)、不选卧室、客厅、书房等主要功能区；

(2)、尽量选择地下室、储藏间、设备阳台、厨房等次要空间；

(3)、尽量靠近外墙，以方便新风引入。

(4)、选定室内机位置时，注意充分考虑室外机可选位置，与室外机越近越好。

特别提示：室内机位置选定后，需与业主确认。


2、室内机立装时基本条件

(1)、确认安装高度可行。

(2)、必须设置独立封闭机房(约1M2)设备检修面前600mm空间无阻挡(整体设置检修门)

(3)、静压箱、设备与设备间墙面至少有100mm间距。

(4)、设备间要做消音处理。


3、室内机吊装时设计注意事项

(1)、根据室内机以及选配件的尺寸进行布置；

(2)、避免选择挡外窗的位置进行吊装；

(3)、吊顶中机组检修面前600mm无阻挡，在检修面前吊顶处预留600*600mm作为检修口；

(4)、设备安装过程中及安装完后要做消音，并且与周围房间做隔断处理(加板贴消音棉)，避免串音。

4、辅件安装位置

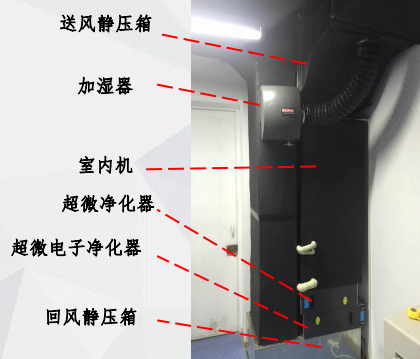

超微净化器、加湿器安装位置如图

超微净化器无需电源

超微电子净化器设立独立控制电源 220V

加湿器无需设置独立控制电源 24V


5、紫外线杀菌器安装于室内机盘管处，无需考虑外部安装空间 无需设置独立控制电源 24V

6、辅助电加热安装于室内机出内口处，无需考虑外部安装空间 设立独立控制电源 220V

在北方地区，空调提供的热能无法满足 冬季特殊情况所需热量时，为了补充这 部分热量，可增加辅助电加热，可选型 号为4.75KW、7KW。安装在室内机出风口 处。（a建议长江流域应预留4.75KW的电 辅热，不小于32A独立空开及3x4mm2的电 源线，b建议北方地区无地暖应安装7KW- 220V的电辅热，不小于34A独立空开及 3*6mm2的电源线）

7、除湿器要求独立安装，再进行相关管路的连接， 主要注意安装尺寸和设立独立控制电源 220V


二、室外机立装时基本条件

1、与室内机位置冷媒管连接尽量在15M之内，最长不超过30M。

2、室外机顶部上方空间不低于2米，四周空间距离不小于40厘米。

3、浇筑室外机水泥基础平台高出地面至少10厘米，不能安装于易存水等低洼处。
